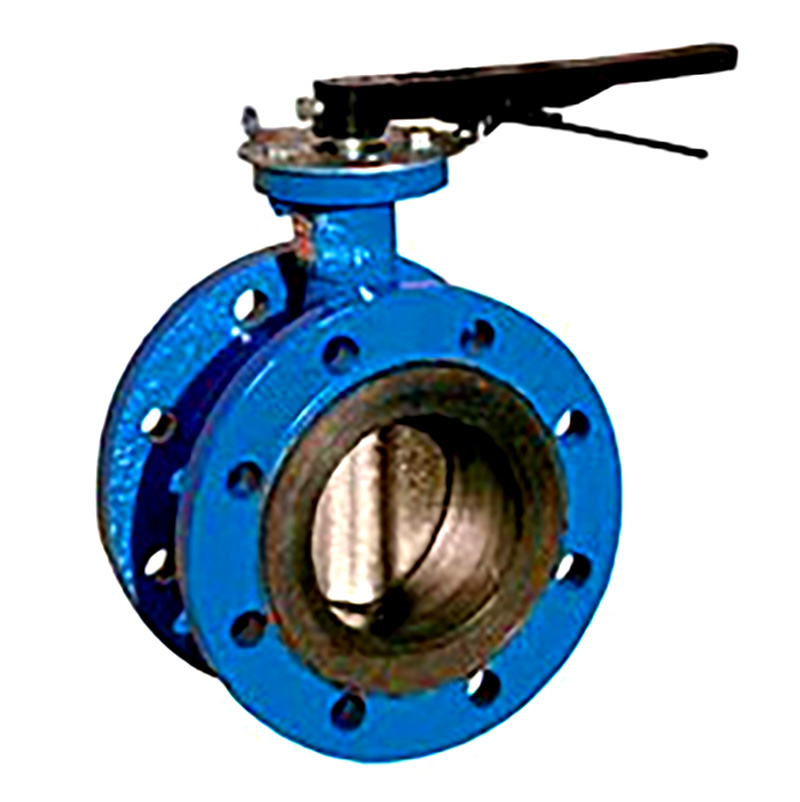

手柄法蘭式軟密封蝶閥產品概述
D41X手柄法蘭式軟密封蝶閥具有結構簡潔，流阻系數小，流量特性趨于直線，不會滯留雜物，且重量輕，安裝方便，驅動扭矩較小的優點。這種閥門既可作切斷介質用，又可作調節介質的流量用。選用不同材料的零件，配用不同材料的密封圈，可適應不同的介質、工況，使成本與性能達到*佳效果，D41X手柄法蘭式軟密封蝶閥廣泛適用于溫度≤120℃，公稱壓力≤1.6MPa給排水、污水、食品、供暖、燃?xì)?、船舶、水電、冶金、能源系統以及輕紡等行業，特別適用于雙向密封和閥體易銹蝕場合，作調節流量和截流介質。手柄法蘭式軟密封蝶閥產品特點
1、小巧輕便，容易拆裝及維修，并可在任意位置安裝。2、結構簡單、緊湊，操作扭矩小，90°回轉開啟迅速，操作方便，省力靈巧。3、流量特性趨直線，調節性能好。4、蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。5、蝶板外圓采用球面造型，提高了密封性能及延長了閥門的使用壽命，帶壓啟閉5萬次以上仍保持零泄漏。6、密封材料耐老化、耐腐蝕，密封件可更換，且密封可靠達到雙向密封?！?br/>7、蝶板可根據用戶要求噴涂覆層，如尼龍或聚四氟類。8、該閥可設計成法蘭連接和對夾連接。
手柄法蘭式軟密封蝶閥產品連接尺寸：
公稱通徑
結構長度(標準值)
外形尺寸(參考值)
連接尺寸(標準值)
參考重量
0.6MPa
1.0MPa
1.6MPa
毫米
英寸
L
H
H0
A
B
D
D1
D2
n-d
50
2
108
82.5
238
270
65
140
110
88
4-14
165
125
99
4-18
8.5
21/2
112
92.5
258
160
130
185
145
118
9.5
80
3
114
100
278
190
150
124
200
132
8-18
11
4
127
293
210
170
144
220
180
156
15
5
309
310
240
174
250
184
21
6
142.5
336
265
225
199
285
211
8-22
24
