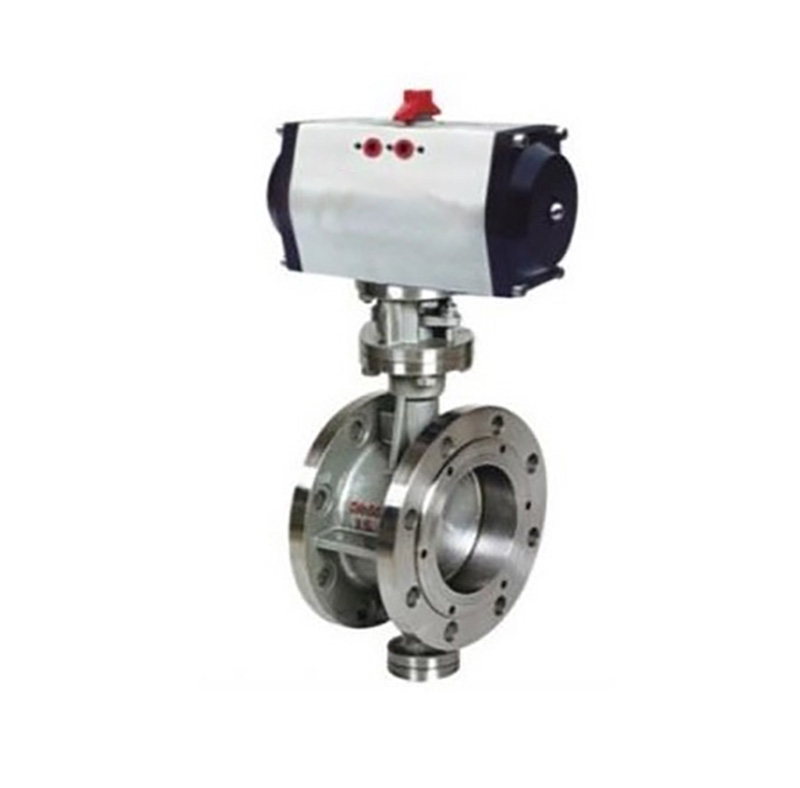

D643H法蘭式硬密封氣動蝶閥

更新：2021-08-24 點擊：24

閥門品牌：北閥科技集團股份有限公司
聯系電話：

產品介紹


法蘭式硬密封氣動蝶閥產品概述

法蘭式硬密封氣動蝶閥采用三偏心結構，閥座與蝶板密封面均采用不同硬度的不銹鋼制作，具有良好的耐腐蝕性。該閥閥體采用一個“U”型不銹鋼密封圈，與經過拋光的蝶板三維偏心精密的接觸，解決了傳統偏心蝶閥在啟閉0°～10°瞬間密封面仍處于滑動接觸摩擦的弊病，實現蝶板在開啟瞬間密封面即分離，關閉接觸即密封的效果，達到密封性能*佳的目的。

法蘭式硬密封氣動蝶閥產品特點

1、該閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越關越緊的密封功能；

2、該蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便；

3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，耐高溫、耐低溫、耐腐蝕性，使用壽命長；

4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小，且具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝；

5、本蝶閥結構獨特，“開關”僅需轉動閥桿90°即可完成，操作靈活、方便、省力、不受介質壓力的高低影響。

法蘭式硬密封氣動蝶閥適用范圍

法蘭式硬密封氣動蝶閥被廣泛地應用到介質溫度≤550℃的冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上，是調節流量和截斷流體的*佳裝置。

法蘭式硬密封氣動蝶閥主要尺寸：

公稱通徑 DN（mm）	尺寸											執行器型號（僅供參考）
公稱通徑 DN（mm）	L	H	D(1.6)	D(2.5)	D(4.0)	D1(1.6)	D1(2.5)	D1(4.0)	n-d(1.6)	n-d(2.5)	n-d(4.0)	執行器型號（僅供參考）
50	108	112	165	165	165	125	125	125	4-18	4-18	4-18	GTD-65
65	112	115	185	185	185	145	145	145	4-18	8-18	8-18	GTD-80
80	114	120	200	200	200	160	160	160	8-18	8-18	8-18	GTD-80
100	127	138	220	235	235	180	190	190	8-18	8-22	8-22	GTD-100
125	140	164	250	270	270	210	220	220	8-18	8-26	8-26	GTD-115
150	140	175	285	300	300	240	250	250	8-22	8-26	8-26	GTD-125
200	152	200	340	360	375	295	310	320	12-22	12-26	12-30	GTD-160
250	165	243	405	425	450	355	370	385	12-26	12-30	12-33	GTD-190
300	178	250	460	485	515	410	430	450	12-26	16-30	16-33	AW13
350	190	280	520	555	580	470	490	510	16-26	16-33	16-36	AW17
400	216	305	580	620	660	525	550	585	16-30	16-36	16-39	AW17
450	222	350	640	670	685	585	600	610	20-30	20-36	20-39	AW20
500	229	380	715	730	755	650	660	670	20-33	20-30	20-42	AW20
600	267	445	840	845		770	770		20-36	20-39		AW28
700	292	480	910	960		840	875		24-36	24-42		AW35
800	318	530	1025	1085		950	990		24-39	24-48		AW35
900	330	580	1125	1185		1050	1090		28-39	28-48		AW40
1000	410	650	1255	1320		1170	1210		28-42	28-56		AW40
1200	470	760	1485	1530		1390	1420		32-48	32-56		AW40
