產品概述：

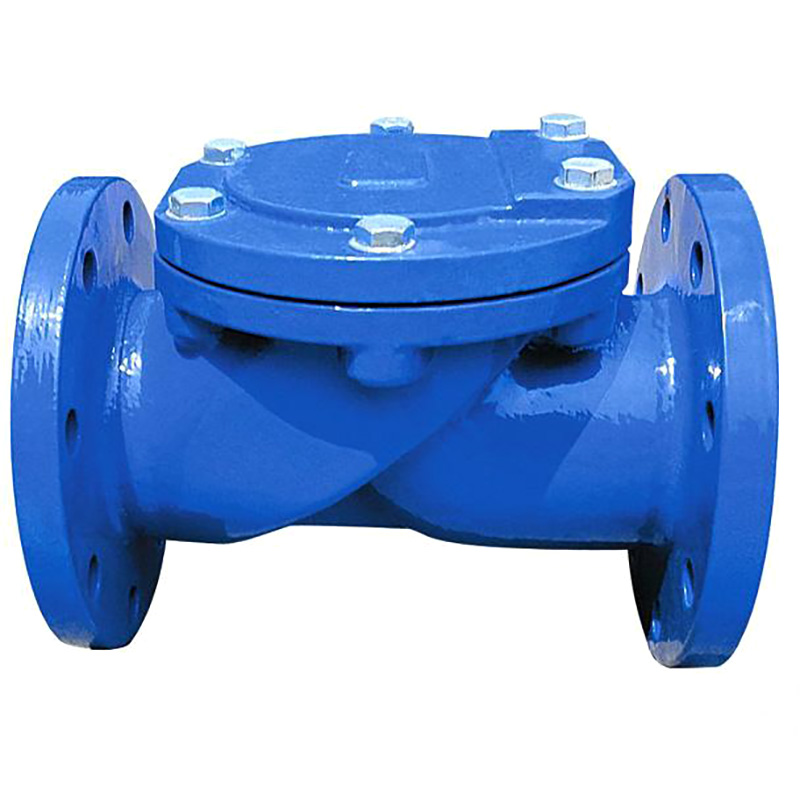

SFCV、HC44X橡膠瓣止回閥由閥體、閥蓋、閥瓣組成，主要用于給排水系統、石油、化工等工業部門的管道出口處，防止介質逆流。由于本產品的封圈采用傾斜設計，關閉時間短，可減少水錘壓力。閥瓣采用丁腈橡膠與鋼板經高溫壓制而成，耐沖刷，密封性能好，產品結構簡單、保養、維修、運輸均很方便。橡膠瓣止回閥采用內裝搖臂旋啟式結構，閥瓣繞轉軸作旋轉運動，閥瓣在流體壓力作用下開啟，流體從進口側流向出口側。當進口側壓力低于出口側時，閥瓣在流體壓差、本身重力等因素作用下自動關閉以防止流體倒流。
結構特點：
1、具有水頭損失小，不易堆積雜物，維修簡便等特性。2、該閥采用全流面積式設計，具有水頭損失小，不易堆積雜務，維修簡便等特性。3、該閥主要適用于給排水系統，可安裝于出水口處，以防止倒流及水錘對泵損害。4、橡膠瓣由鋼板、鋼棒及強化尼龍布做襯底，外層披覆橡膠制成，閥瓣開關壽命較長。
主要技術參數：
公稱壓力：1.0～1.6MPa公稱通經：50～600mm適用介質：水及弱腐蝕性流體適用溫度：0～80℃法蘭標準：GB/T 17241.6 GB/T 9113試驗標準：GB/T 13927 AP 1598
公稱壓力(Mpa)
1.0
1.6
殼體試驗壓力(Mpa)
1.5
2.4
密封試驗壓力(Mpa)
1.1
1.76
適用溫度℃
<80
適用介質
清水、油品
主要外形尺寸及結構圖：
型號
DN
L
D
D1
n-d
HC44X-10 16
50
203
165
125
4
65
216
185
145
80
241
200
160
8
100
292
220
180
150
356
285
240
495
295
250
622
395
350
12
300
698
445
400
787
505
460
16
914
565
515
450
978
615
20
500
670
620
600
1295
780
725
