產品概述：

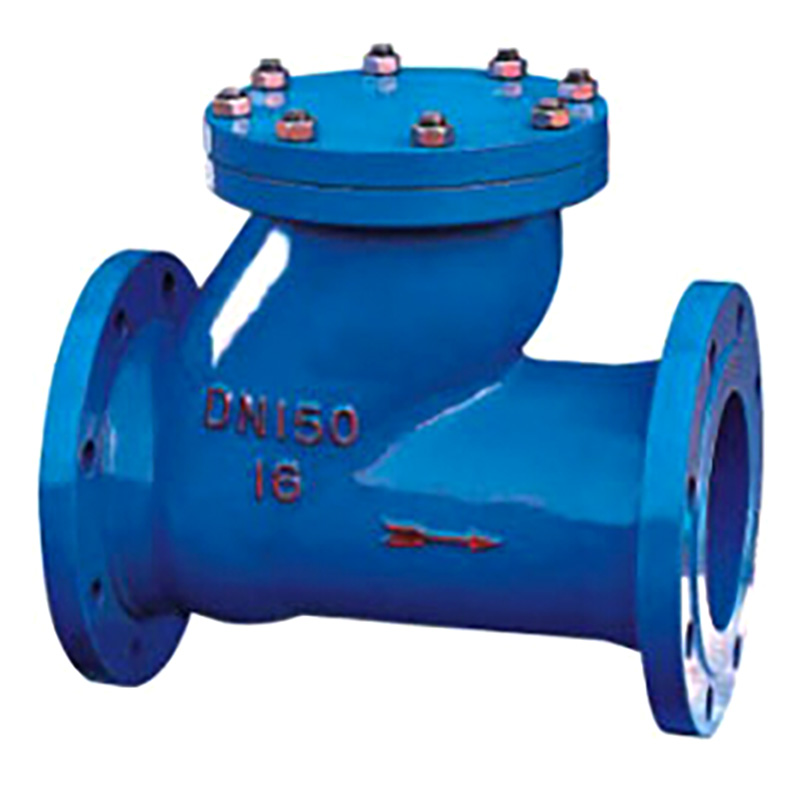

HQ41X-10/16、HQ44X-10/16型無磨損球形止回閥及HQ45X多球形止回閥，采用橡膠包滾球?yàn)殚y瓣，在介質的作用下，可在閥體內的整體式滑道上作上下左右滾動，從而打開或關閉閥門。消聲式關閉，不產生水錘，密封性能好。HQ41X滑道滾球式止回閥體采用全水流通道，流量大，阻力小，水頭損失比旋啟式小50%。水平或垂直安裝均可，可用于冷水、熱水、工業及生活用水管網系統中，更適應用潛水排水污泵，介質溫度為0～80℃。
主要技術參數1：
公稱壓力
閥門壓力試驗
閥門結構長度
閥門標志
工作溫度
適用介質
1.0～2.5
GB/T13927-92
GB/T1221-89
GB/T1220-89
≤80℃
水、油及非腐蝕性液體
主要技術參數2：
型號
公稱壓力MPa
試驗壓力PSMPa
工作溫度℃
殼體
密封
HQ41X-10/16
1.0
1.5
1.1
≤80
1.6
2.4
1.76
結構圖及主要外形尺寸：
公稱通徑
50
65
80
100
125
150
200
250
300
350
Lmm
216
241
293
305
381
403
495
622
698
787
Hmm
185
210
245
280
335
400
600
715
800
連接尺寸
PN1.0MPa按GB4216.4-84；PN1.6按GB4216.5-84 標準
