產品概述：

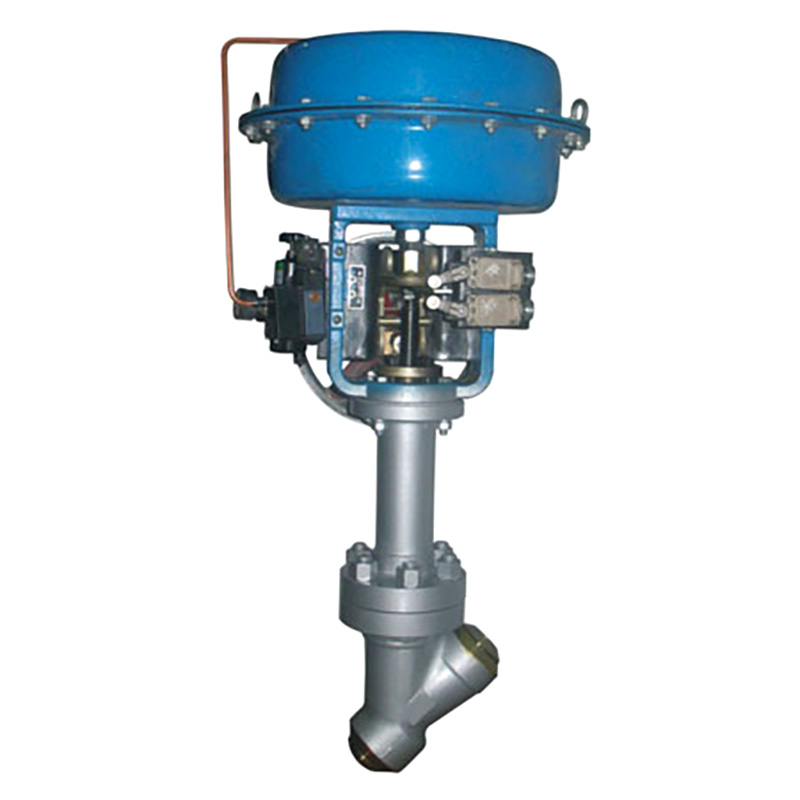

ZMQSY氣動Y型疏水閥適用于火電站系統中（火電站系統中主蒸汽系統疏水），作為接通或截斷介質使用。氣動Y型疏水閥上部由閥蓋和填料箱組成，便于拆裝以及在原地維修。傾斜閥桿的構造和的流道形狀設計使介質近于直線的方式，閥門具有的Cv值，產生比其它形式閥門低的壓降。閥門本體上以工藝堆焊硬質合金密封面（密封面表面經過整體硬化處理），結構緊湊。錐形密封面設計使較小的軸向力就可密封，能提供好的密封。采用閥體中腔導向的閥瓣具有上下兩個導引環，閥瓣的頂部和底部同時導向，構成在閥體中腔導向的活塞式閥瓣，可以消除因受力不當產生的卡死，表面擦傷，閥桿彎曲，閥瓣振顫等現象。閥瓣底部的導引環將的流體以接近直線的方式通過，消除側面沖擊引起的反應。這些特點使該閥門適用于電站蒸汽快速“排放”和“疏水”系統。閥瓣密封面堆焊硬質合金，該合金具有的機械特性，耐磨損，耐沖蝕。閥桿填料采用填料，能起到的防漏效果，并且拆裝方便。填料箱與閥體處的密封采用夾316高目柔性石墨墊，以預定的扭矩進行裝配。
結構特點：
①、采用氣動裝置作為執行機構,對閥門的控制。
②、填料箱采用合理結構設計，符合強度和良好的熱學特性。
標準規范：
設計制造標準
JB/T3595、E101、ANSIB16.34
結構長度標準
GB/T12221-2005
對接焊坡口尺寸
按ANSIB16.25
承接焊尺寸
按ANSIB16.34
承插焊口徑范圍
1/2″～2-1/2″
對接焊口徑范圍
1/2″～4″
壓力溫度等級
GB/T12224-2005
試驗檢驗標準
JB/T3595
主要連接尺寸及重量：
公稱通徑
300、600、900、 1690LB（相當于P55 100）
2680LB（相當于P55 170）
L
L1
D
W
H
G(kg)
1/2〃
152
102
58
216
442
27.8
386
3/4〃
1〃
1-1/4〃
170
122
81
363
554
46.8
469
1-1/2〃
2〃
208
155
92
600
85
272
180
622
2-1/2〃
406
648
325
224
658
3〃
4〃
112
