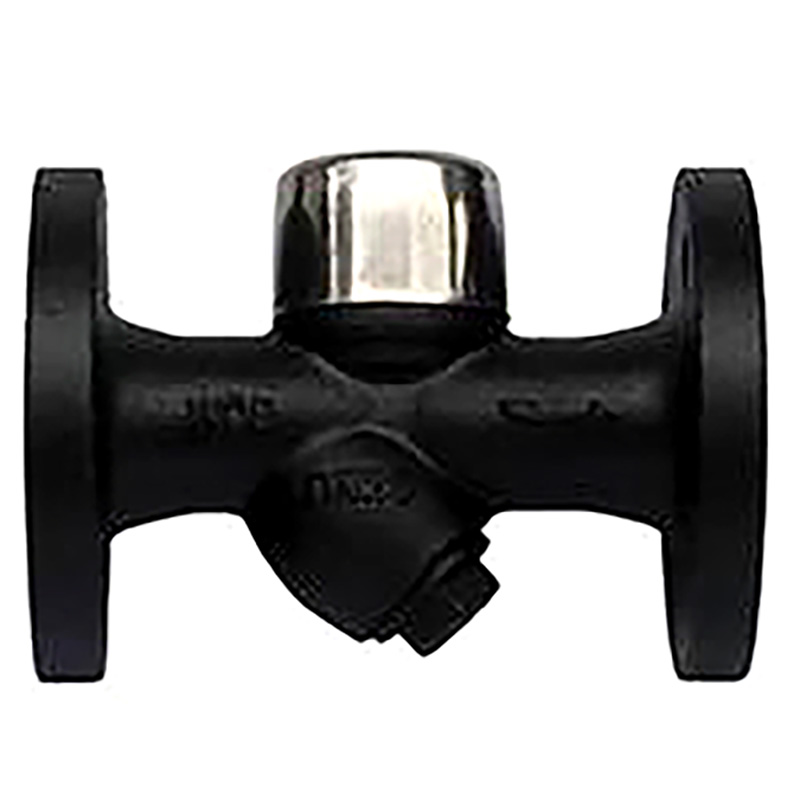

ZYC9S、WYC9S圓盤式中高溫疏水閥，根據伯努力熱動力原理，利用蒸汽和凝結水的熱動力學不同的特性，引起動能和勢能動靜壓變化，使動作件閥片上下壓差變化，啟動閥片開啟和關閉，從而達到阻汽排水目的。熱動力圓盤蒸汽疏水閥內有一個閥片，既是敏感件又是動作執行件。當裝置啟動時，管道出現冷卻凝結水，凝結水靠工作壓力推開閥片，迅速排放。當凝結水排放完畢，蒸汽進入疏水閥內，蒸汽的體積迅速擴大，蒸汽比凝結水的流速大，使閥片上下產生壓差，閥片在蒸汽流速的吸力下迅速關閉。當閥片關閉時，閥片受到兩面壓力，閥片下面的受力面積小于上面的受力面積，因疏水閥汽室里面的壓力來源于蒸汽壓力，所以閥片上面受力大于下面，閥片緊緊關閉。當疏水閥汽室里面的蒸汽降溫成凝結水，汽室里面的壓力消失。凝結水靠工作壓力推開閥片，凝結水又繼續排放，循環工作，間斷排水。進口疏水閥作用：當蒸汽冷凝時釋放蒸發焓形成冷凝水，冷凝水中只含有飽和水焓，為了確保系統的*大傳熱效率，冷凝水必須從系統中排除。蒸汽中所攜帶的空氣和其它不凝性氣體在蒸汽和換熱面上形成熱阻層同樣也必須從系統中排除。疏水閥的基本作用是將蒸汽系統中的凝結水、空氣和二氧化碳氣體盡快排出；同時*大限度地自動防止蒸汽的泄漏。
ZYC9S、WYC9S圓盤式中高溫疏水閥主要外型及連接尺寸：
產品型號Produstion Type
DN
尺寸Dimensions
螺紋連接
承插焊連接
法蘭連接
L
H
d1
t
D
D1
D2
b
f
Z-φd
ZYC9S、WYC9S圓盤式中高溫疏水閥
15
90
80
75
23
7
150
110
95
65
45
14
2
4-φ14
20
85
28
105
55
25
115
33
10
160
32
120
138
42
12
230
135
100
78
16
4×φ18
40
148
52
145
3
50
140
163
62
125
/
250
185
180
18
280
285
195
8×φ18
310
315
215
155
