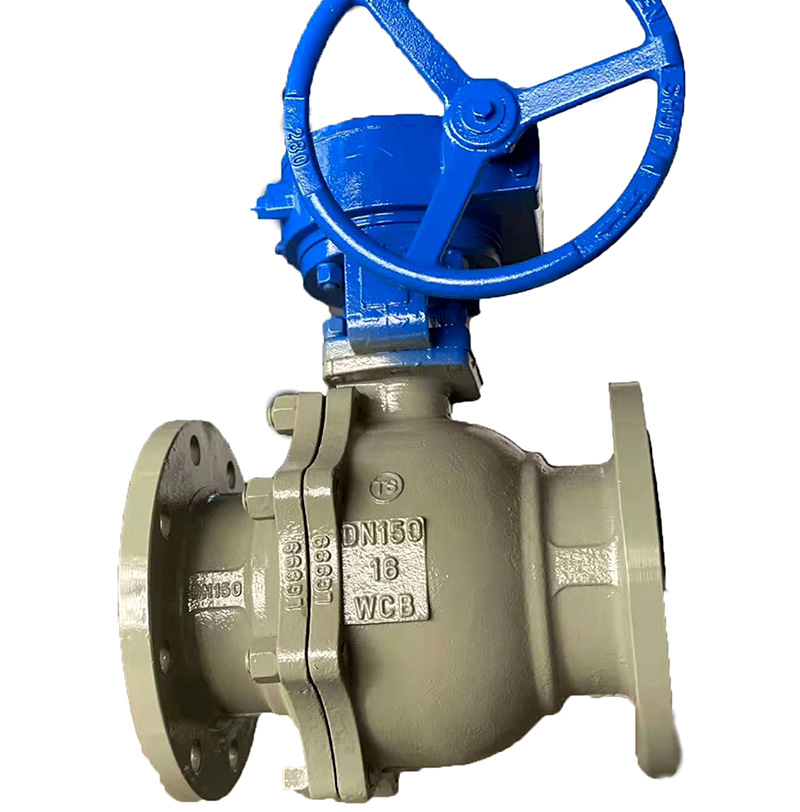

蝸輪傳動球閥概述：
蝸輪球閥是一種重要的閥類，在石油化工、長輸管線等領域有應用。球閥的關閉件是一個帶孔的球體（或部分球），球體隨閥桿轉動，實現閥門的開啟或關閉。在閥門中，球閥的流動阻力較小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質流損較小。球閥旋轉90°可全關全開，啟閉快。與相同規格的閘閥、截止閥比較、球閥體積較小、重量較輕，便于管道安裝。
蝸輪球閥技術規范：
設計依據
國標系列
美標系列
設計標準
GB/T12237
AP16D
ANSI B16.34
法蘭連接結構長度
GB/T12221
ANSI B16.10
結構長度(焊接)
GB/T15188.1
連接法蘭
GB/T9113JB/T79Hg20592
ANSI B16.5、B16.47
對焊端
GB/T12224
ANSI B16.25
試驗和檢驗
GB/T9092
AP1598
蝸輪球閥主要外形及連接尺寸：
公稱通徑
15
20
25
40
50
65
80
100
125
150
200
d1
13
19
38
64
76
102
127
152
203
L
108
117
165
191
229
356
394
457
