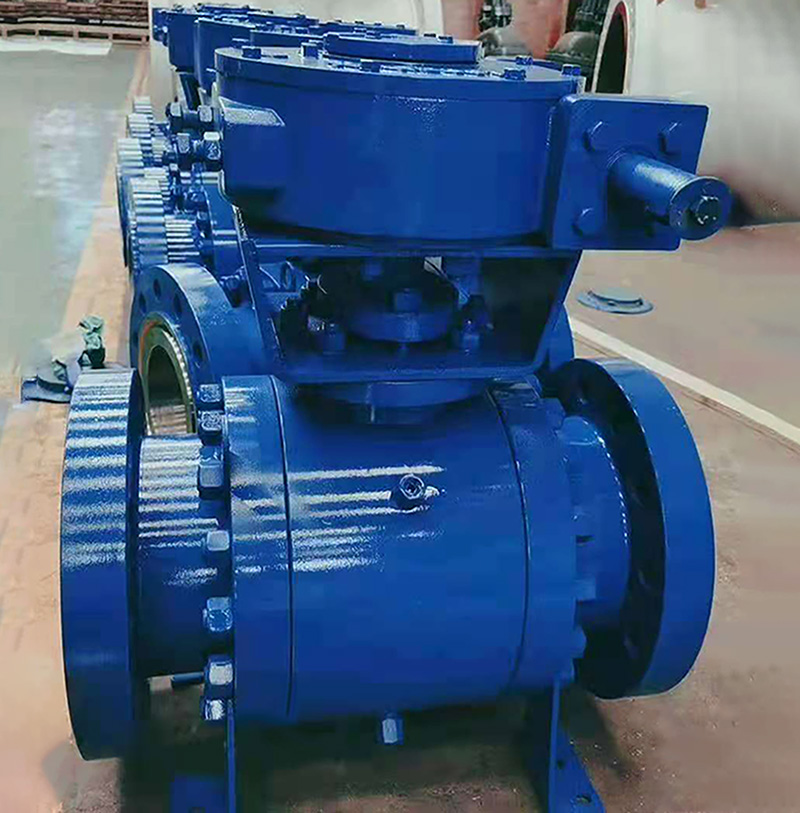

Q347H、Q347F、Q347Y美標固定式球閥

更新：2021-08-19 點擊：107

閥門品牌：北閥科技集團股份有限公司
聯系電話：

產品介紹


美標固定球閥概述：

美標固定球閥適用于長輸管線和一般工業管線，其強度、耐惡劣環境性等在設計時進行了考慮，適用于腐蝕性和非腐蝕性介質。它與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力傳遞給軸承，不會使球體向閥座移動，因而閥座不會承受過大的壓力，所以固定式球閥的轉矩小、閥座變形小，密封性能穩定、使用長，適用于高壓、大口徑場合。彈簧預閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向能密封，因而安裝沒有流向限制，是雙向。

技術參數：

本閥有二塊式和三塊式兩種閥體結構，中法蘭用螺栓連接，密封采用增強聚四氟乙烯鑲?cè)氩讳P鋼圈內，鋼圈后部沒有彈簧閥座緊貼球體，保持密封。上下閥桿均沒有PTFE軸承，減少磨擦，操作省力，小軸底部沒有調整片，球與密封圈的接處位置。全通徑：閥門流量孔徑與管線內徑一致，以便管線清掃。
適用介質：水、氣、油品、天然氣和酸堿腐蝕性介質。
適用溫度：-196～350℃
驅動方式：手動、氣動、電動、液動等。
公稱通徑：DN25-8001"～32"

主要特點：

（1）操作省力：球體由上下軸承支撐，減少摩擦，由于閥前壓力推動球體與密封座形成的密封負荷而造成過大的扭矩。
（2）密封性能：PTFE單性材料密封圈嵌于不銹鋼閥座內，金屬閥座尾端設有彈簧密封圈足夠的預緊力，閥門在使用過程中密封面磨損時，在彈簧作用下閥門良好密封性能。
（3）防火結構：為防止由于驟熱或火災的出現，使聚四氟乙烯密封圈燒毀，發生較大泄漏，在球體與閥座間設置防火密封環，在密封圈燒毀時，在彈簧力作用下，將閥座密封環推向球體上，形成金屬與金屬密封，起到一定程度的密封效果。
（4）自動泄壓功能：當閥門中腔停滯的介質壓力異常升高超過彈簧的預緊力時，閥座后退脫離球體，達到自動泄壓的效果，卸壓后閥座自動復位。
（5）排泄管路：閥體上下均設置排泄孑L，可檢查閥座是否發生泄漏，在工作中，閥門處于全開或全關時，卸掉中腔壓力，可直接更換填料；可以排放中腔滯留物，減少介質對閥門的污染。輔助密封設置系統（客戶需要請在訂購時說明）
（6）本閥門設計有輔助的閥座緊急密封系統，一旦密封受損或出現情況而不能密封時，通過輔助密封系統向密封面注射相應的密封劑修復密封面，達到緊急密封。當輸送的介質不潔或含有少量顆粒時，為保護密封面，確保達到密封，還可給這一裝置注射相應的清洗劑或潤滑劑對密封面進行清洗。
（7）適用于食品、石油、化工、天然氣、鋼鐵、造紙等輸送管路介質的切斷或流通。還可給這一裝置注射相應的清洗劑或潤滑劑對密封面進行清洗。

美標固定球閥Class150Lb主要連接尺寸及重量：

公稱通徑DN		2"	21/2"	3"	4"	5"	6"	8"	10"	12"	14"	16"	18"	20"	24"	28"
d1		51	64	76	102	127	152	203	254	305	337	387	438	489	591	686
L	RF	178	191	203	229	356	394	457	533	610	686	762	864	914	1067	1245
L	BW	216	241	283	305	381	457	521	559	635	762	838	914	991	1143	1346
H		102	114	127	152	184	219	273	360	395	430	470	550	580	700	800
手動	H1	107	125	152	178	300	330	398	495	580	625	670	698	840	1050	1100
	E	-	-	-	-	-	-	116	116	171	171	257	257	257	150	83
	F	-	-	-	-	-	-	350	350	420	420	400	400	400	410	650
	W	230	400	400	650	1050	150	600	600	800	800	800	800	800	800	800
	Wt(Kg)	12	16	22	35	58	74	205	322	460	576	864	1280	1600	3540	4500
電動	H2	-	-	-	-	-	554	600	652	760	770	830	-	940	1020	1115
電動	L1	-	-	-	-	-	235	235	235	259	400	400	-	410	410	410
氣動	H3	274	379	389	479	552	666	736	926	159	1127	1393	1468	1538	1370	1450
氣動	L2	270	405	405	576	576	776	776	776	1060	1060	1360	1360	1360	2840	2840
