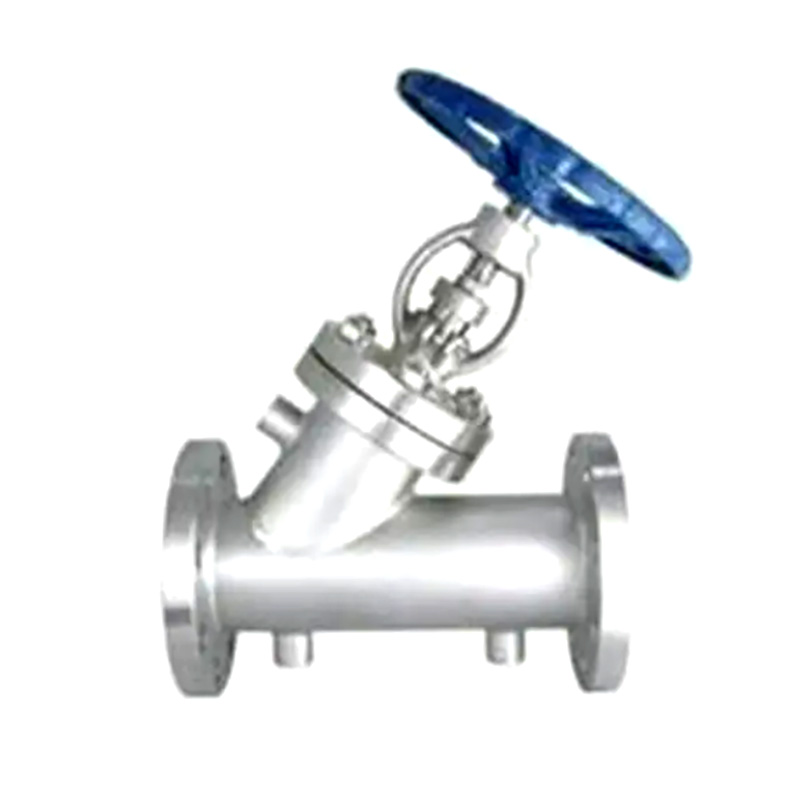

BJ45H直流式保溫截止閥

更新：2021-08-24 點擊：24

閥門品牌：北閥科技集團股份有限公司
聯系電話：

產品介紹


直流式保溫截止閥產品簡介：

BJ45直流式保溫截止閥的保溫夾套焊裝于閥門的兩法蘭之間，特別適用于化工、化肥行業的管路上，夾套內涵入蒸汽能防止介質結晶。直流式保溫截止閥廣泛應用于石油、化工、冶金、制藥等各類系統中，以輸送常溫下會凝固的高粘度介質。

直流式保溫截止閥工作原理：

BJ45直流式保溫截止閥是根據Y型截止閥兩法蘭之間焊裝夾套，閥門的側面、底部設置有保溫夾套的兩個連接口，用于注入蒸汽或其它保溫、保冷介質，確保閥內介質能夠正常工作。具有良好的保溫保冷特性，同時又能有效降低管路中介質熱量損失。保溫夾套截止閥采用整體式夾套結構設計，更能均勻地保溫、保冷，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。夾套、閥體外側與夾套接管焊接，允許蒸汽或冷水的*高壓力為1MPa。

直流式保溫截止閥產品特點：

1、結構簡單，外型設計獨特。

2、密封面硬化處理以抗磨損。

3、閥頸軸襯材料具有低摩擦系數，大大地降低扭力和軸面磨損，以及消除表面擦傷。

4、閥中腔裝置是由兩件組成，利于快速拆裝及在原地做內部修理。

5、傾斜軸的構造和*佳流道的形狀、減低流向之變換和減少降壓數。

6、閥座之整體表面硬化：提供確實的關閉和閥座之長久使用壽命。

7、螺紋蓋：防止卡死和易于裝拆。

8、閥軸填墊裝置：利用滲有碳纖維裂隙的圓環之柔軟石墨做填料，以? 作*佳之防漏和經久耐用。

9、往復試驗10000次無故障，性能可靠防止外泄漏。

主要外形尺寸

PN(MPa)	DN(mm)	尺寸										重量 kg
PN(MPa)	DN(mm)	L	L1	H	3-G	D	D1	D2	b	Z-φd	Do	重量 kg
2.5	15	200	50	210	1/2	105	75	55	16	4--φ14	120	14
	20	220	50	240	1/2	115	85	65	16	4--φ14	140	18
	25	220	50	250	1/2	135	100	78	18	4--φ18	160	25
	32	250	55	270	1/2	145	110	85	18	4--φ18	160	30
	40	270	60	310	1/2	160	125	100	20	4--φ18	160	36
	50	300	60	330	3/4	180	145	120	22	8-φ18	240	40
	65	350	65	360	3/4	195	160	135	22	8-φ18	240	54
	80	380	70	400	3/4	230	190	160	24	8-φ23	280	70
	100	430	75	480	1	270	220	188	28	8-φ25	320	100
	125	490	80	550	1	300	250	218	30	8-φ25	360	130
	150	570	90	620	1	330	280	248	32	12-φ25	360	170
	200	690	95	750	1	395	340	302	36	12-φ25	400	250
4.0	15	200	50	210	1/2	105	75	55	16	4--φ14	120	14
	20	220	50	240	1/2	115	85	65	16	4--φ14	140	18
	25	220	50	250	1/2	135	100	78	18	4--φ18	160	25
	32	250	55	270	1/2	145	110	85	18	4--φ18	160	33
	40	270	60	310	1/2	160	125	100	20	4--φ18	160	41
	50	300	60	330	3/4	180	145	120	22	8-φ18	240	45
	65	350	65	360	3/4	192	160	135	22	8-φ18	240	62
	80	380	70	400	3/4	230	190	160	24	8-φ23	280	80
	100	430	75	480	1	270	220	188	28	8-φ25	320	100
	125	490	80	550	1	300	250	218	30	8-φ25	360	130
	150	570	90	620	1	350	295	258	34	12-φ30	360	185
	200	690	95	750	1	415	355	315	40	12-φ34	400	268
