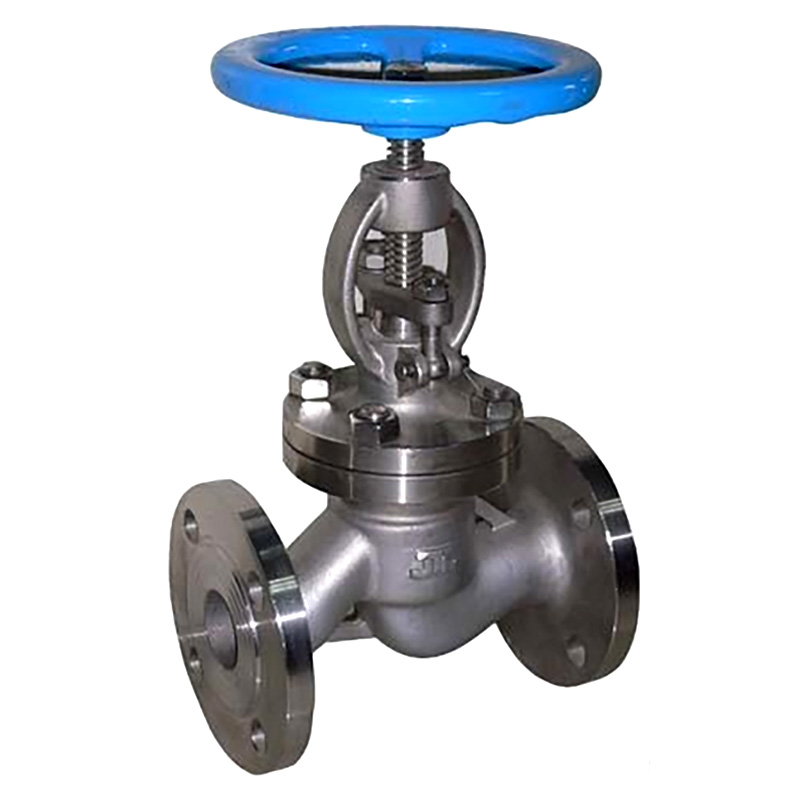

J41W不銹鋼截止閥

更新：2021-08-25 點擊：26

閥門品牌：北閥科技集團股份有限公司
聯(lián)系電話：

產品介紹


【J41W不銹鋼截止閥-產品說明】

截止閥的閥桿軸線與閥座密封面垂直。閥桿開啟或關閉行程相對較短，并具有非?？煽康那袛鄤幼?，使得這種閥門非常適合作為介質的切斷或調節(jié)及節(jié)流使用。

【J41W不銹鋼截止閥-產品特點】

(1)結構比閘閥簡單，制造與維修都較方便。
(2)密封面不易磨損及擦傷，密封性好，啟閉時閥瓣與閥體密封面之間無相對滑動，因而磨損與擦傷均不嚴重，密封性能好，使用壽命長。
(3)啟閉時，閥瓣行程小，因而截止閥高度比閘閥小，但結構長度比閘閥長。
(4)啟閉力矩大、啟閉較費力，啟閉時間校長。
(5)流體阻力大，因閥體內介質通道較曲折，流體阻力大，動力消耗大。
(6)介質流動方向公稱壓力PN≤16MPa時，一般采用順流，介質從閥瓣下方向上流；公稱壓力PN≥20MPa時，一般采用逆流，介質從閥瓣上方向下流．以增加密封件能。使用時，截止閥介質只能單方向流動，不能改變流動方向。
(7)全開時閥瓣經常受沖蝕。
設計與制造標準
1、設計制造按GB12235-89
2、結構長度按GB12221-89
3、法蘭尺寸按JB/G79-94
4、閥門檢查和試驗按GB13927

【J41W不銹鋼截止閥-性能參數】

型號	公稱壓力	試驗壓力			工作溫度(℃)	適用介質
型號	公稱壓力	強度(水)(Mpa)	密封(水)空氣(Mpa)	低壓密封空氣(Mpa)	工作溫度(℃)	適用介質
J41W-16P(R)	1.6	2.4	1.8	0.6	≤200	NITRIC ACID
J41W-25P(R)	2.5	3.8	2.8	0.6	≤200	硝酸類
						ACETIC ACID
						醋酸類
						NITRIV ACID
						硝酸類
J41W-40P(R)	4	6	4.4	0.6	≤200	ACETIC ACID
J41W-64P(R)	6.4	9.6	7	0.6	≤200	醋酸類

【J41W不銹鋼截止閥-主要零件材料】

零件名稱	ZG1Cr18Ni9Ti系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12Mo2Ti系列	ZG00Cr17Ni14Mo2系列	WCB系列
閥體/閥蓋	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	WCB
閥瓣	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	1Cr13
閥桿	ZG1Cr18Ni9Ti	00Cr18Ni10	1Cr18Ni12Mo2Ti	00Cr17Ni14Mo2	1Cr13
填料	PTFE編織	PTFE編織	PTFE編織	PTFE編織	石墨
墊片	304+PTFE	304L+PTFE	316+PTFE	316L+PTFE	石墨+304
壓蓋	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	WCB
填料壓環(huán)	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Ni12Mo2Ti	00Cr17Ni14Mo2	1Cr13
螺栓	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45

【J41W不銹鋼截止閥-主要外形尺寸】

J41W不銹鋼截止閥-1.6MPa

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	130	150	160	180	200	230	290	310	350	400	480	600	650	750	850	950
H	mm	200	243	253	280	312	321	325	355	415	460	510	700	975	1115	1250	1380
W	mm	120	140	160	160	200	200	240	240	280	320	360	560	600	700	800	900
重量	kg	5	6.5	7	13.5	16	32	45	60	80	107	134	268	449	663	750	1170

J41W不銹鋼截止閥-2.5MPa

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	130	150	160	180	200	230	290	310	350	400	480	600	650	750	850	950
H	mm	200	243	253	280	312	321	325	355	415	460	510	700	975	1115	1250	1380
W	mm	120	140	160	160	200	200	240	240	280	320	360	560	600	700	800	900
重量	kg	5	6.5	7	13.5	16	32	45	60	80	107	134	268	449	663	750	1170

J41W不銹鋼截止閥-4.0MPa

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	130	150	160	180	200	230	290	310	350	400	480	600	650	750	850	950
H	mm	200	243	253	280	312	321	325	355	415	460	510	700	975	1115	1250	1380
W	mm	120	140	160	160	200	200	240	240	280	320	360	560	600	700	800	900
重量	kg	5	6.5	7	13.5	16	32	45	60	80	107	134	268	491	705	850	1234
