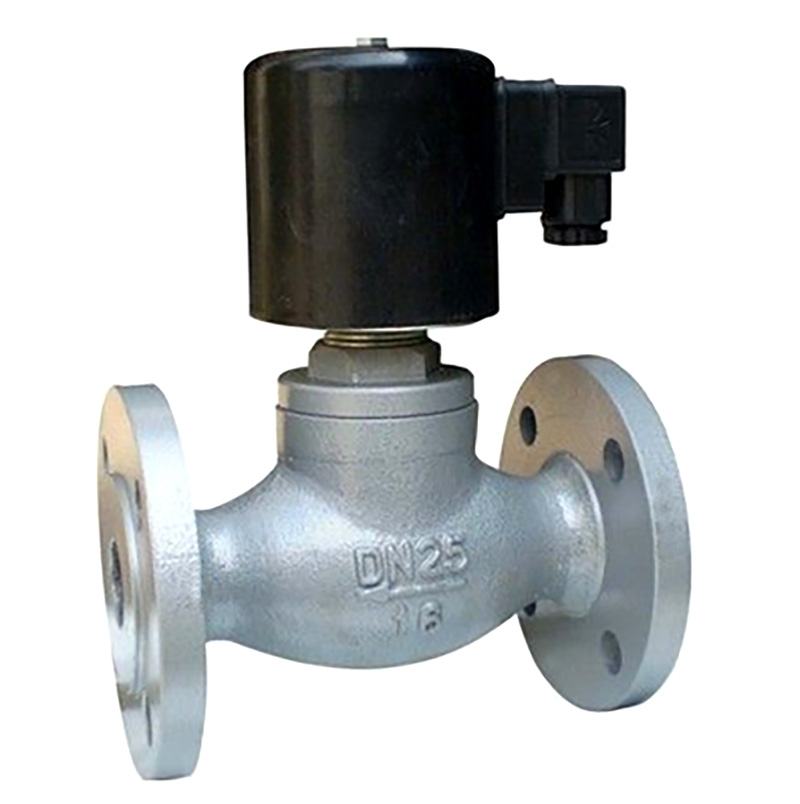

ZQDF（Y）蒸汽（液用)電磁閥

更新：2021-08-25 點擊：57

閥門品牌：北閥科技集團股份有限公司
聯系電話：

產品介紹


【ZQDF（Y）蒸汽（液用)電磁閥-產品說明】

ZQDF（Y）系列蒸汽（液用)電磁閥是工業過程自動化控制系統用的執行器，它在接受電控信號后能自動開啟或關閉閥門，實現對管道中流體介質的通斷或流量調節控制，從而對系統中溫度、流量、壓力等參數進行自動調節或遠程控制。本系列電磁閥產品可廣泛用于紡織、印刷、化工、塑料、橡膠、制藥、食品、建材、機械、電器、表面處理等生產和科研部門以及浴室、食堂、空調等人們?nèi)粘Ｉ钤O(shè)施中。ZQDF系列主要用于空氣、蒸汽、媒氣等氣體介質的控制；ZQDF電磁閥主要用于自來水、蒸餾水、冷凍鹽水、電鍍廢液等液體介質，同時也用于粘度小于4°E的油類。

結構特點

耐腐：主要部件閥塞，閥體等采用不銹鋼和鑄鋼制成，防腐性能良好。
耐熱：電磁、密封部分全部采用特種耐高溫電工材料和密封材料，并采用了有效的隔熱措施。
耐磨：選材合理，閥塞與閥體間巧妙地利用流體的潤滑作用，減少磨損。
耐冷凝：蒸汽管道的冷凝水是影響蒸汽電磁閥動作的重要因素，本閥則不受冷凝水影響。

結構原理

本閥為分步動作直接先導式電磁閥，可根據斷電時所處開、關狀態的不同，可分為常閉式電磁閥和常開式電磁閥。常閉電磁閥，線圈通電后，銜鐵在電磁力作用下先帶動副閥閥塞提起，主閥閥杯上的流體經副閥流走，減少了作用在主閥閥杯上的壓力，當主閥閥杯上的壓力減少到一定值時，銜鐵帶動主閥閥杯，并利用壓差而使主閥閥杯開啟，介質流通。線圈斷電后，電磁力消失，銜鐵因自重下落復位。同時依靠介質壓力，主副閥得以緊密關閉。常開電磁閥，線圈通電后由于吸力作用，動鐵芯下移，把副閥閥塞壓下，副閥關閉，主閥閥杯內壓力上升，當壓力升到一定值時，主閥閥杯的上下壓差一樣，由于電磁力作用，動鐵芯推動主閥閥杯下，壓緊主閥閥座，閥門關閉。線圈斷電時，電磁吸力為零，副閥閥塞和動鐵芯由于彈簧作用向上提起，副閥打開，主閥閥杯上的流體經副閥流走，減少了作用在主閥閥杯上的壓力，當主閥閥杯上的壓力減少到一定值時，利用壓差把主閥閥杯推起，主閥打開，介質流通。

【ZQDF（Y）蒸汽（液用)電磁閥-主要技術參數】

型號參數	ZQDF-1	ZQDF-2	ZQDF-3	ZQDF-1Y	ZQDF-2Y	ZQDF-3Y
公稱壓力（MPa）	1.6
工作壓差（MPa）	DN15-50		0～1.6
工作壓差（MPa）	DN65-100		0.05～1.6
介質種類	煤氣、空氣等	飽和蒸汽	過熱蒸汽或高溫氣體	水油液體	熱水	高溫水、油
介質溫度℃（mm）	≤60	≤180	≤220	≤60	≤180	≤220
使用電壓	AC220V其余規格可作特殊訂貨
使用壽命	按JB/T7352-92規定
泄漏量（ml/min）	按JB/T7352-92·F規定
功耗（VA）	50

【ZQDF（Y）蒸汽（液用)電磁閥-主要外形尺寸】

公稱通徑 DN	內螺紋連接			法蘭連接
	外形尺寸		內螺紋	外形尺寸		法蘭尺寸
	H	L	G	H	L	D	D1	D2	b	f	n-d
15	153	92	1/2	153	130	96	65	46	14	2	4 -Φ14
20	153	92	3/4	153	150	105	75	56	16	2	4 -Φ14
25	153	110	1	153	160	115	85	65	16	3	4 -Φ14
32	176	120	11/4	176	180	140	100	76	18	3	4 -Φ18
40	176	140	11/2	176	200	150	110	84	18	3	4 -Φ18
50	192	162	2	192	230	165	125	99	20	3	4 -Φ18
65				250	290	185	145	118	20	3	4 -Φ18
80				260	310	200	160	132	20	3	8 -Φ18
100				290	350	220	180	156	22	3	8 -Φ18
