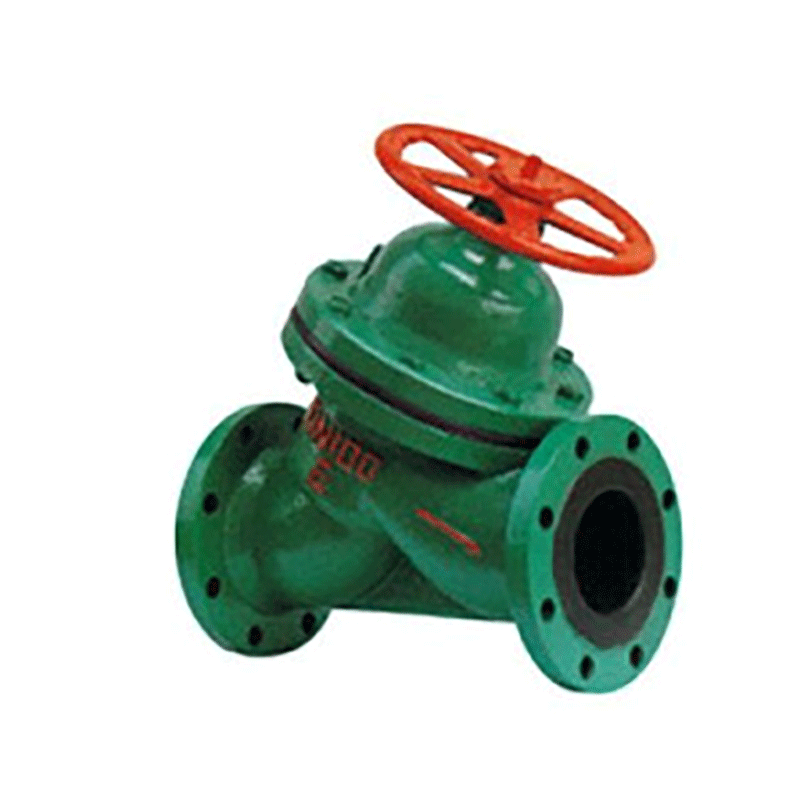

【G45J直流式襯膠隔膜閥-產品說明】
設計與制造：GB122239
結構長度：GB12221、JB1688
法蘭連接尺寸：GB4216、JB78
G45J直流式襯膠隔膜閥,直流式隔膜閥,襯膠隔膜閥
用途
直流式襯膠隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，直流式襯膠隔膜閥適用于不同工作溫度和流體管路。 適用溫度：≤85℃、≤100℃、 ≤120℃（按照襯里和隔膜材料） 壓力等級：PN0.6、1.0、1.6
部件列表： 1、閥體 2、閥體襯里 3、隔膜 4、閥瓣 5、閥桿 6、閥蓋 7、手輪
主要零件材料
閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 襯里：無襯里、橡膠 隔膜：橡膠 閥瓣：鑄鐵、碳鋼 閥桿：碳鋼、不銹鋼手輪：鑄鐵
測試
襯里層：電火花檢測 試驗與檢驗按GB/T13297標準 公稱壓力：PN（Mpa） 閥體：PN×1.5 密封：PN×1.1
結構特點
隔膜閥是一種特殊形式的截止閥； 1、彈性密封的開閉件，確保沒有內漏； 2、流線型的流道，使得壓力損失??； 3、沒有填料函，因此沒有外漏； 4、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿零件不受介質侵蝕； 5、隔膜可更換，維護費用低； 6、襯里材料的多樣性，可適用于各種介質，并具有良好的耐腐蝕性。
主要尺寸及重量
DN mm
公稱壓力 MPa
工作壓力 MPa
L （mm）
D （mm）
D1 （mm）
n-φd （mm）
F （mm）
H1 （mm）
H2 （mm）
D0 （mm）
質量
25
0.6
145
115
85
4-14
2
178
190
120
-
32
160
140
100
4-18
196
217
40
180
150
110
3
14
50
210
165
125
219
240
200
20
65
250
185
264
272
29
80
300
285
315
280
42
350
220
8-18
352
383
320
61
400
470
515
79．5
0．4
460
8-22
508
554
570
340
295
4
602
660
500
236．5
680
395
12-22
708
786
790
445
