結構特點與工作原理：

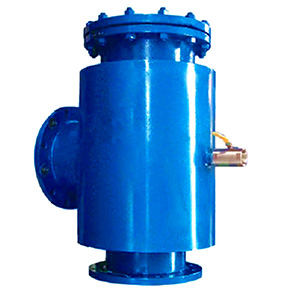

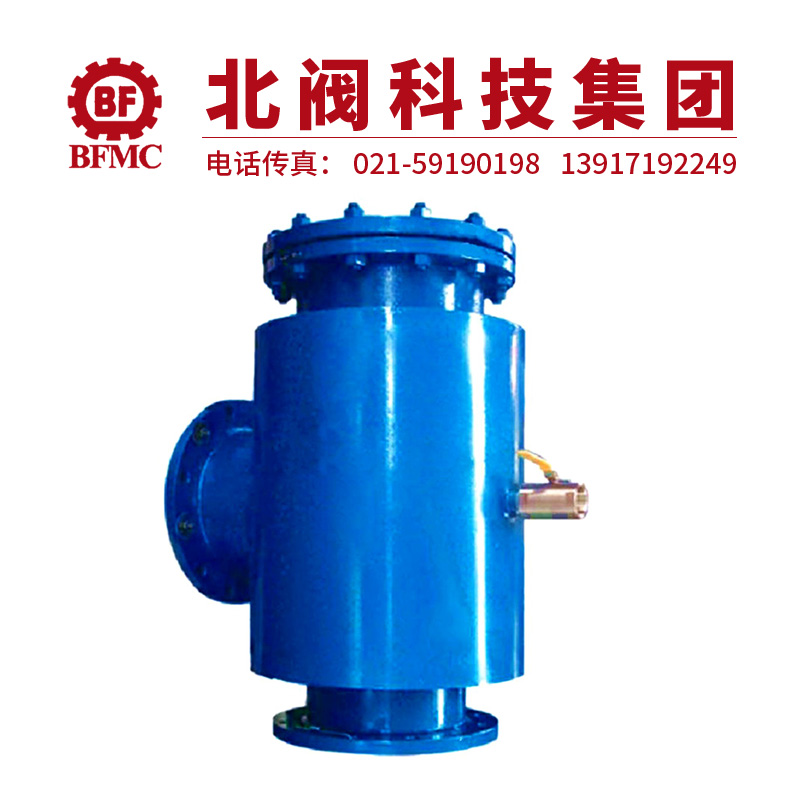

GCQ型自清洗式水過濾器由殼體、多元濾芯、反沖洗機構、電控箱、減速機、電動閥門和差壓控制器等部分組成。殼體內的橫隔板將其內腔分為上、下兩腔，上腔內配有多個過濾芯，這樣利用了過濾空間，縮小了過濾器的體積，下腔內安裝有反沖洗吸盤。工作時，濁液經入口進入過濾器下腔，又經隔板孔進入濾芯的內腔。大于過濾芯縫隙的雜質被截留，凈液穿過縫隙到達上腔，*后從出口送出。本過濾器濾芯采用Johnson楔形濾網，通過壓差控制、定時控制自動清洗濾芯。當過濾器內雜質積聚在濾芯表面引起進出口壓差增大到設定值，一般設定值為0.04MPa，或定時器達到預置時間時，電動控制箱發出信號，驅動反沖洗機構。當反沖洗吸盤口與濾芯進口正對時，排污閥打開，此時系統泄壓排水，吸盤與濾芯內側出現一個相對壓力低于濾芯外側水壓的負壓區，迫使部分凈水從濾芯外側流入濾芯內側，吸附在濾芯內壁上的雜質微粒隨水流進吸盤內并從排污閥排出。設計的Johnson網使得濾芯內部產生噴射效果，雜質都將被從光滑的內壁上沖走。當過濾器進出口壓差恢復正?；蚨〞r器設定時間結束，電機停止運轉，電動排污閥關閉。整個過程中，物料不斷流，反洗耗水量少，實現了連續化，自動化生產。
產品用途：
本產品適用于造紙、鋼鐵、化工、發電等需連續用水的場合，用于濾除水體中的固態顆粒和雜質，使其后續或終端設備能順利運行，是一種易操作的全自動過濾裝置。
技術參數：
公稱直徑：DN50～DN800mm
設計壓力：1.0MPa(另外有1.6MPa和2.5MPa可供選用)
過濾精度：(1)沖孔板結構：≥1000μm(2)復合編織網結構：≥25 μm(3)Johnson楔形網：≥100μm④差壓設定值調節范圍：0.02～0.16MPa
切換差調節范圍：0.035～0.15MPa
反沖洗時間設定范圍：1～24h
壓力損失：0.02～0.1MPa
工作方式：手動、自動
電機參數：380V 50HZ
電機功率：0.15～2.2KW
