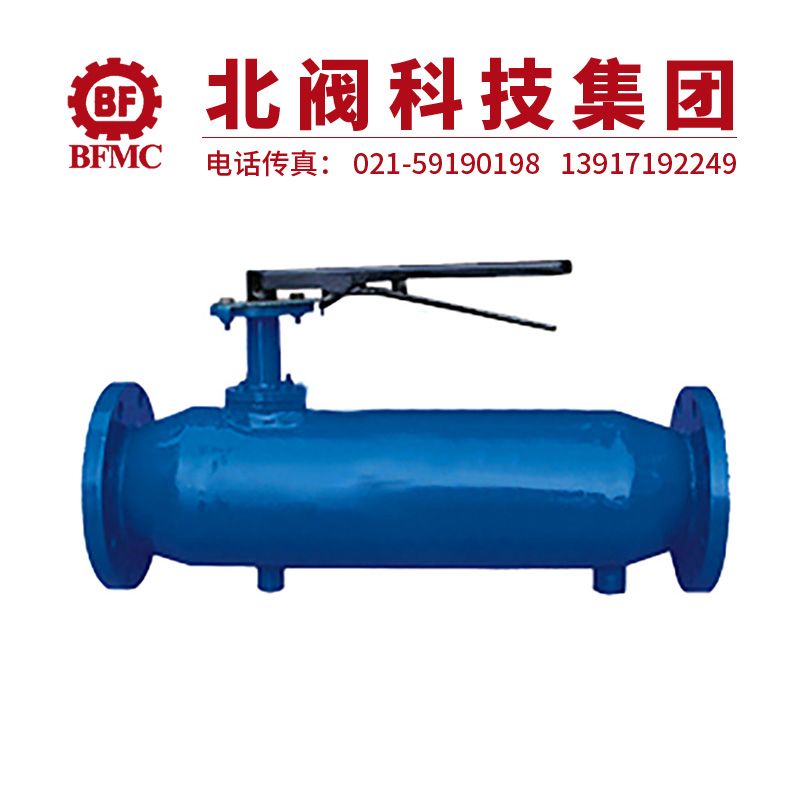

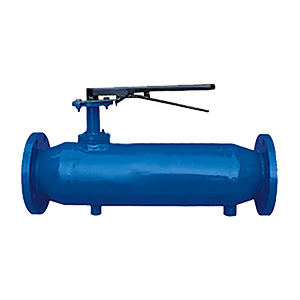

ZPG-L/I型自動排污過濾器自動排污過濾

更新：2021-11-25 點擊：39

閥門品牌：北閥科技集團股份有限公司
聯系電話：

產品介紹


自動排污過濾器概述：

P型自動反清洗排污過濾器是采用機械濾網對待處理水的顆粒SS進行分離，并依靠本身管網壓力，進行不停機自動排除污物的設備，法蘭式管道安裝。

【一】產品應用：P型過濾器適用于不同帶壓水系統，如工業潔循環、濁循環系統；工藝水系統；供水系統等，用于攔截水中的無機雜質，使系統和設備的運行，是對需要24小時連續不停頓運行的系統適宜。

【二】產品特點：

①、可連續在線不間斷運行，不用設旁通回路，反沖洗時系統繼續運行不停頓；

②、過濾和反洗；

③、濾筒采用不銹鋼制造，有較強的抗腐蝕能力，使用較長；

④、過濾精度：

A.采用不銹鋼楔形條時，d=0.5-2.0mm，常規1.2mm

B.采用不銹鋼沖孔板時，d=2.5-4.0mm

【三】工作原理及設備選型：

（1） P型過濾器的工作原理：

①、正常過濾：當過濾器需要進行正常過濾工作時，將水流導向閥處于開啟狀態，水流由入口進入過濾器，通過濾網時大量的雜質被截留在濾網內側，潔凈的水通過濾網由出口排出過濾器；

②、反洗排污：當過濾器需要排污清洗時，關閉水流導向閥，打開排污閥，水流由入口進入后經過水流導向閥前的濾網過濾后，一部分由過濾器的出口流出，一部分由濾網的外側經過濾網進入導向閥后的濾網內側，沖洗濾網內的雜質由排污口排除，對濾網進行了清洗，且整個清洗過程不需要系統停止運行。

③、過濾器控制：手動：采用手動開啟機構，人工進行工況切換。自動：電動開啟機構分定時控制和壓差控制兩種方式，采用定時控制時，設有微電腦定時時控開關，可按設定時間要求實現自動清洗排污；采用壓差控制時，安裝有差壓控制器，當進出水口的壓差達到設定值（一般取為0.04MPa）時, 可實現自動清洗排污，不需要進行人工操作。此時排污口安裝電動排污閥，水流導向閥和電動排污閥實現聯動。

④、P型過濾器結構：P型過濾器由碳鋼筒體、結構的不銹鋼楔形濾網、水流導向閥及排污裝置組成。閥門可采用手動，也可采用電動自動閥。
（2）設備選型：設備規格一般按系統管道的公稱尺寸確定，即設備的出入口公稱尺寸應和系統管道的公稱尺寸一致；規格參數表中的*大流量是按流速2.8m/s計算的，設計流量是按流速1.5m/s計算的，*大流量是指短時間內允許通過的流量。設計流量還和過濾系數有關，表中數據是按照過濾系數為3.5-4時選取的，如過濾系數減小，設計流量應降低，如過濾精度增加，設計流量可增加，但不超過*大流量值。當設備的設計流量達不到系統設計的要求時，應增大設備的規格，直至符合為止。

自動排污過濾器連接尺寸：

型號	L	A	B	D	排污口DN
ZPG-I-40	245	185	63	90	15
ZPG-I-50	255	190	70	100	15
ZPG-I-65	270	195	83	120	20
ZPG-I-80	320	232	96	140	25
ZPG-I-100	350	260	128	180	32
ZPG-I-125	438	326	162	200	40
ZPG-I-150	525	390	189	230	50
ZPG-I-200	700	520	220	280	65
ZPG-I-250	875	650	255	330	80
ZPG-I-300	1050	780	294	380	100
ZPG-I-350	1200	885	331	450	125
ZPG-I-400	1400	1040	377	480	150
ZPG-I-450	1550	1145	420	500	150
ZPG-I-500	1700	1250	462	580	150
ZPG-I-600	2000	1460	537	650	200
ZPG-I-700	2280	1720	607	700	200
ZPG-I-800	2500	1900	685	820	200
ZPG-I-900	2800	2180	785	880	200
ZPG-I-1000	3120	2470	860	920	250
ZPG-I-1100	3450	2780	915	960	250
ZPG-I-1200	3700	3000	965	1040	250
ZPG-I-1500	4470	3650	1220	1400	250
