產品概述：

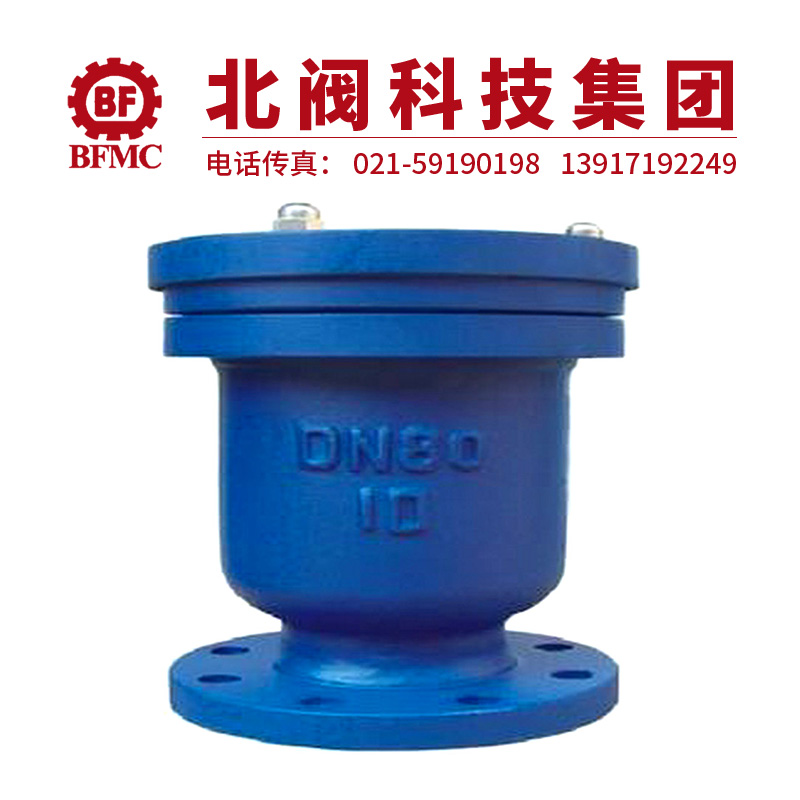

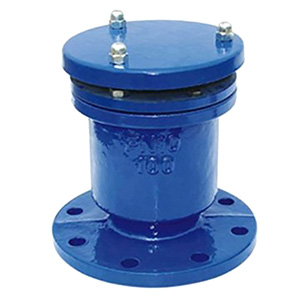

P41X,P42X快速吸氣閥(快速排氣閥)適用于工業介質為水的管路上，作為快速排除管道內氣體的設備，以提高輸送水設備的效率和保護管道不致變形破裂，是管道之設備。快速吸排氣閥為圓桶狀式閥體，共內部主要有不銹鋼浮球及塞頭?？焖傥艢忾y裝設于泵埔出口處或送配水管線中，用以大量排除管道中的集結之空氣，以增進水管及抽水機使用效率，且與管內一旦出現負壓時，此閥能迅速吸入空氣，以保管線因負壓所產生損壞。
作用原理：
管道在運轉時，浮球停在球碗底部，進行大量排氣，當管內空氣排完，水沖進閥內，經過球碗然后反應浮球，使浮球浮動關閉，管道在正常運轉時，如有少量氣體會集中到閥內到相當程度，閥內水位下降，浮球隨之下降，氣體從小孔排出。如水泵停止，產生負壓力，浮球下降，進行大量吸氣確保管路安全。
主要特點：
1、能夠排除管道中的氣體，減少阻力節約能源。
2、當管道負壓時，本產品能快速自動吸入空氣防止管道破裂。
3、排氣能力比普通雙孔排氣閥大。
4、浮球托架為不銹鋼。
連接尺寸：
公稱通徑
D
D1
D2
D3
H
Z-φd
DN(mm)
25
115
85
57
150
240
4-14
50
160
125
102
165
270
80
195
138
200
300
4-18
100
215
180
158
220
335
8-18
280
212
290
430
8-13
295
268
340
505
8-23
