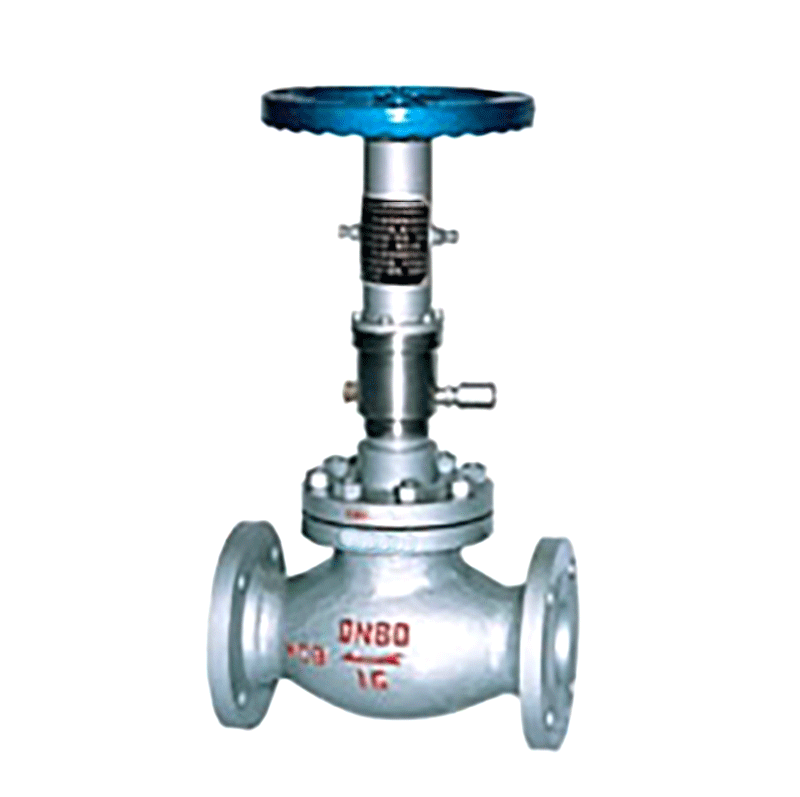

SQDY421F手動液動緊急切斷閥

更新：2021-08-30 點擊：50

閥門品牌：北閥科技集團股份有限公司
聯系電話：

產品介紹


SQDY421F手動液動緊急切斷閥產品用途
SQDY421F手動液動緊急切斷閥是管路系統上必備的閥門配件。主要用于緊急情況時能在較遠的地點迅速關閉管路的出入口。能夠?qū)嵭羞h(yuǎn)距離控制啟閉，啟用僅需按一下控制按鈕其余事項在指定時間內完成，如加裝遠程信號反饋系統，可于遠距離控制室直接獲悉閥門運行狀態。
SQDY421F手動液動緊急切斷閥性能規范
1.規格：DN25~DN400
2.使用壓力：1.0~6.4Mpa
3.使用溫度：-30℃~60℃
4.使用介質：液化石油氣、天然氣等氣體
5.氣源壓力：0.3~0.6Mpa
SQDY421F手動液動緊急切斷閥作用原理及結構說明
1、閥門在使用時先將手輪逆時針旋轉到底，然后往回倒退一圈再用固定手輪固定螺母，以防手動裝置拉住活塞使密封不到位而形成密封不密閉（本閥出廠前已調好）。閥門在無外壓力操作情況下，閥瓣處于常閉狀態，在系統上使用時，靠手搖油泵的液壓源推動活塞上移使閥門開啟，當需要關閉閥門或遇到有緊急情況時，可將液壓源壓力泄掉，閥門即自動關閉。
2.本閥配備操作手輪當無氣源時可操作手輪使閥門開啟或關閉。
3、閥瓣關閉時，壓力是依靠手搖油泵的液壓源或操作手輪來實現。
4、閥門工作介質的流動方向應是高進低出，與普通截止閥流向正好相反。
5、閥門法蘭的連接尺寸按JB/T79.1-94《凸面整體鑄鋼法蘭》或HG20592-97尺寸標準。
SQDY421F手動液動緊急切斷閥主要外形尺寸和連接尺寸

主要外形尺寸

公稱通徑 DN(mm)	尺寸										管接頭
公稱通徑 DN(mm)	D	D1	D2	d2	f2	b	L	H	H1	Z-фd	管接頭
50	160	125	100	88	4	20	230	346	359	4-18	R1/4
65	180	145	125	-	-	-	290	337	354	-
80	195	160	135	121	4	22	310	445	465	8-18
100	230	190	160	150	4.5	24	350	590	623	8-22
150	300	250	218	204	4.5	28	444	-	580	8-25	R1/2
200	360	310	278	260	4.5	30	559	-	645	12-25
250	425	370	332	313	4.5	32	622	-	750	12-30
300	485	430	390	364	4.5	36	711	-	1100	16-30
350	550	490	448	422	5	40	838	-	1380	16-34
