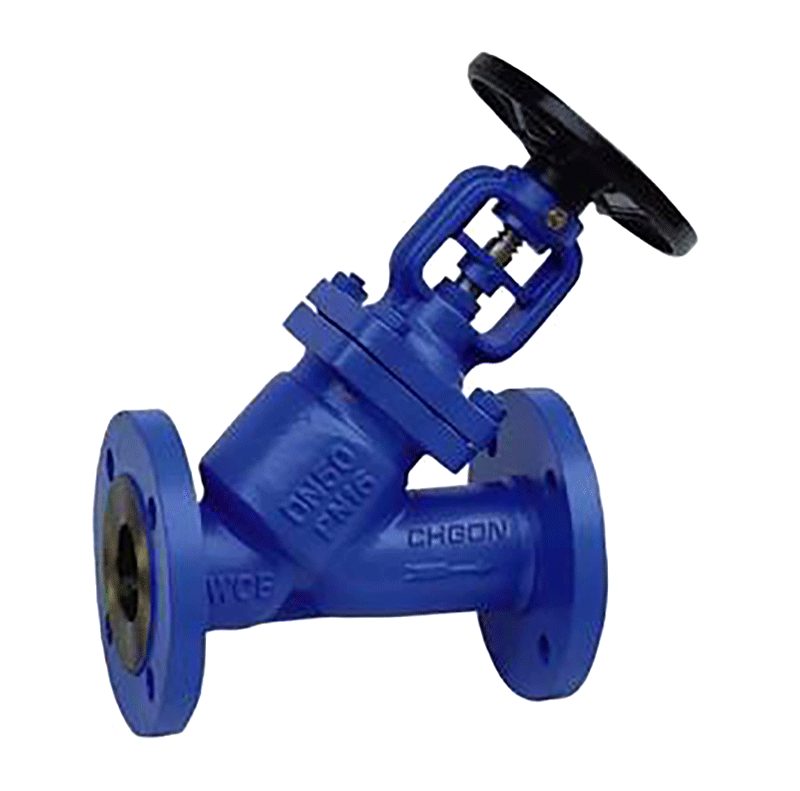

德標Y型直流式波紋管截止閥主要結構特點Structure characteristics
1、產品結構合理、密封可靠、性能優良、造型美觀；
2、密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好，使用壽命長；
3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；
4、雙重密封，性能更可靠；
5、閥桿升降位置指標，更直觀；
6、零件材質，法蘭和對焊端尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。
德標Y型直流式波紋管截止閥性能規范Performance standard
公稱壓力(MPa)nominal pressure
殼體試驗壓力(MPa)shell test
密封試驗壓力(MPa)sealing test
適用溫度(℃)suitable temp
適用介質suitable madium
1.6
2.4
1.76
-20℃-350℃
水、蒸汽、油品等water,steam,oil,etc.
2.5
3.75
2.75
4.0
6.0
4.4
6.4
9.6
7.04
德標Y型直流式波紋管截止閥DWJ45H-16外形結構及主要連接尺寸
型號Mode
DWJ45H、Y-16
壓力等級
Pressure
PN16
口徑size
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
L
130
160
180
230
290
310
400
480
600
730
850
980
H
195
220
225
235
260
265
370
515
550
630
680
W
450
500
