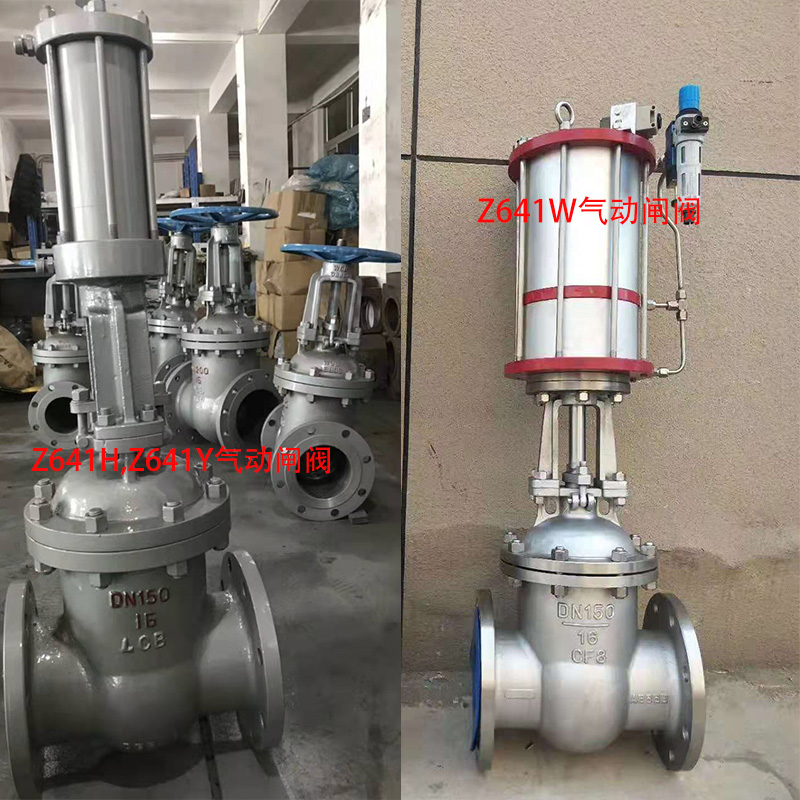

氣動閘閥概述：
Z641H、Z641Y、Z641W氣動閘閥，借助壓縮空氣驅動的閥門，閘閥關閉時 , 密封面可以只依靠介質壓力來密封 , 即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分閘閥是采用強制密封的 , 即閥門關閉時，要依靠外力強行將閘板壓向閥座 , 以保證密封面的密封性。
產品主要特點：
1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小
2、密封面采用不銹鋼和硬質合金，使用長
3、采用柔性石墨填料、密封可靠，操作輕便靈活
4、驅動方式為手動、氣動、電動、齒輪傳動
5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式
執行標準規范：
1、設計規范：GB/T 12234
2、結構長度：GB/T 12221
3、連接法蘭：JB/T 79
4、試驗與檢驗：JB/T 9092
5、壓力-溫度：GB/T 9131
6、產品標識：GB/T 12220
1.6MPa主要外形及連接尺寸：
尺寸
DN
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
450
500
600
L
mm
130
160
180
265
280
325
550
650
700
800
H
175
210
358
373
435
614
674
818
1225
1415
1630
1780
2050
2181
2599
W
240
320
360
720
