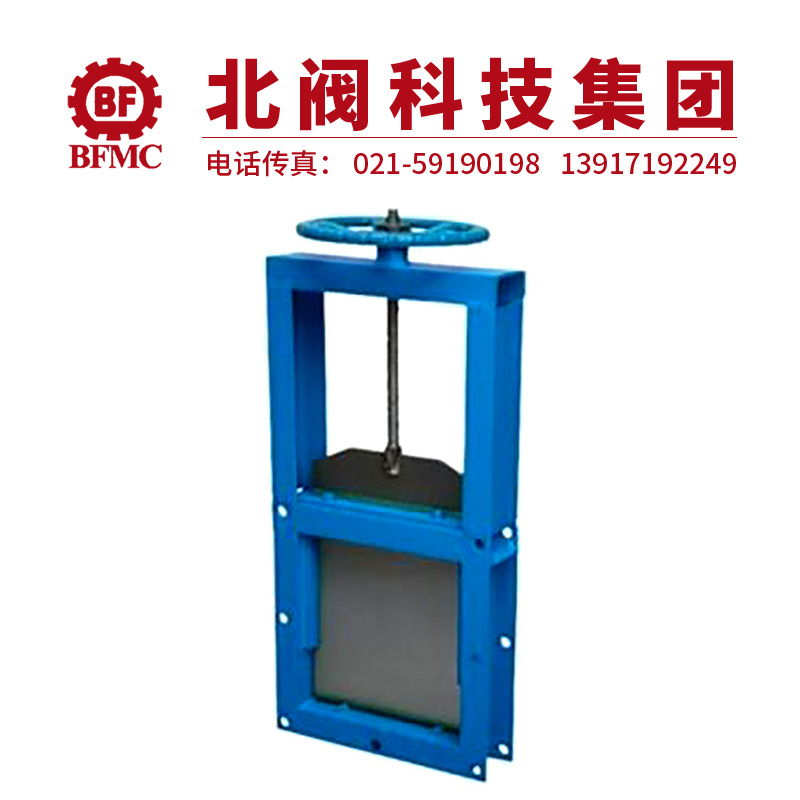

LMD螺旋閘門簡介：
LMD螺旋閘門(單向方形螺旋閘門,雙向方形螺旋閘門)結構簡單、操作靈活重量輕、無卡阻、切斷快、特別適用于各類固體物料和φ50左右塊狀，固狀物料的輸送及流量調節，方形螺旋閘門(單向方形螺旋閘門,雙向方形螺旋閘門)安裝不受角度限制。操作方便，能隨時調整開度。
LMD螺旋閘門工作原理：
LMD螺旋閘門手動、單雙向方形螺旋閘門(單向方形螺旋閘門,雙向方形螺旋閘門) 主要由框架、閘板、絲桿、螺母等零件構成，用手轉動手輪使絲桿帶著絲桿螺母和閘板沿水平方向往復運動，達到閘門的啟閉目的。是用粉料、晶粒料、顆粒料及小塊物料的流量，輸送量的主要控制設備，方形螺旋閘門(單向方形螺旋閘門,雙向方形螺旋閘門)廣泛用于冶金、礦山、建材、糧食、化工等行業的庫頂、庫底及送料口等，是控制流量變化較大，啟閉頻繁，切斷快速的理想設備。
LMD螺旋閘門特點：
1、結構簡單、操作靈活、重量輕、無卡阻、切斷快，特別適用于各類無粘度的固體、粉料及小于 Φ 10mm 的顆粒料，晶粒料的輸送及流量調節。
2、安裝不受角度限制， 操作方便， 能隨時調節開度。
3、該閥門有手輪和鏈輪操縱兩種操作形式， I 型為手輪， II 為鏈輪。單向和雙向兩種結構形式， LZD 為單向、 LZS 為雙向。
LMD螺旋閘門連接尺寸：
類別
A×A
B×B
C×C
H
L
n-d
重量
單向
200×200
256×256
296×296
820
100
8-Φ12
62
250×250
306×306
346×346
930
8-Φ14
70.5
300×300
356×356
396×396
1050
81
400×400
456×456
496×496
140
12-Φ14
114
450×450
510×510
556×556
1450
120
12-Φ18
130
500×500
560×560
606×606
1610
16-Φ18
147
雙向
600×600
660×660
706×706
1830
169
700×700
770×770
820×820
2130
20-Φ18
236
800×800
870×870
920×920
2440
303
900×900
974×974
1030×1030
2660
160
27-Φ23
424
1000×1000
10741074
1130×1130
2870
24-Φ23
636
說明
LMD-單向
I-手輪
距地面小于1.7米用手輪，大于1.7米用鏈輪鏈條節數M=0.105X-113（X是絲桿中心離地面度度）
