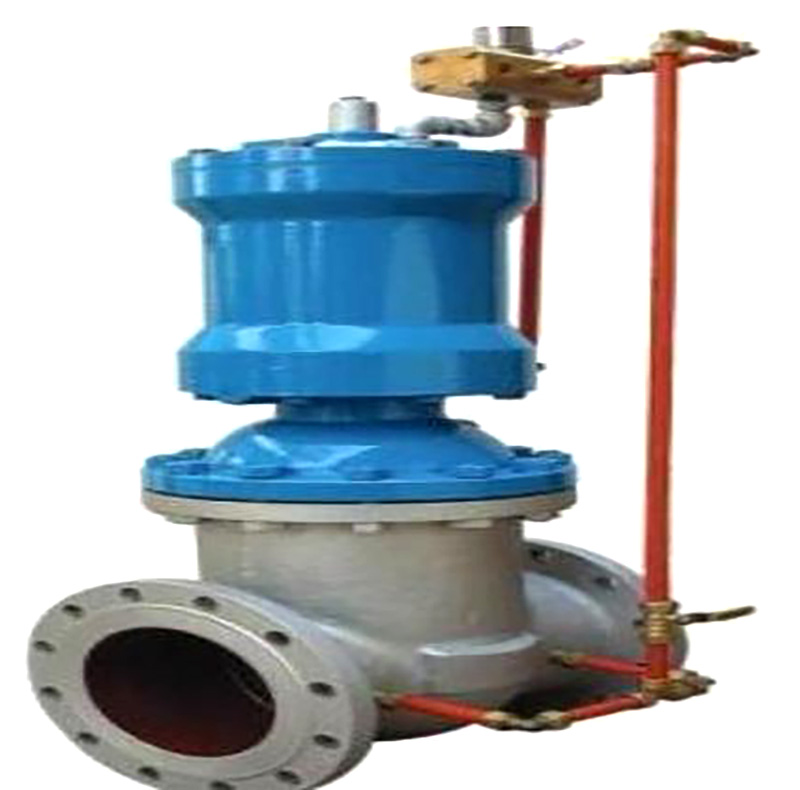

HZ145T電磁液動雙速自閉閘閥

更新：2021-08-20 點擊：86

閥門品牌：北閥科技集團股份有限公司
聯系電話：

產品介紹


HZ145T電磁液動雙速自閉閘閥經濟效益及用途簡介：

為避免給排水管網中水錘危害和減少水頭損失,節約電能和減輕工人勞動強度,我廠根據北京市政設計院資料,經多年的試產銷和局部修改,使該閥性能更趨完善。

該閥安裝于各級泵站,取消機泵組常設的止回閥,電動閘閥,水鍾消除器,在電控設備的配合使用下,可實現自控,遠控和集中控制,并可實現泵閥操作一體化,同時該閥能在電網事故停電時自動關閉。與手動,電動閥相比,具有密封性好,安全可靠,使用壽命長,維修方便,無噪音,無污染等特點,由于閥門關閉過程為先快后慢故能消除停泵關閥水錘過壓,確保管網設備安全運行。

由于取消了止回閥等設備,因此大大減少了水頭損失,如使用一臺 DN500雙速閥,當管道內流速為2m/s時,每年可節電2萬度左右,其節電值大于該閥價值,所以該閥是能節電,節資,安全,省力的先進設備。

HZ145T電磁液動雙速自閉閘閥維護保養及安裝調試注意事項：

運輸和儲存期間,閥門應處于關閉狀態,長期存放的閥門需定期檢查

清除表面污垢刷防銹漆。

庫存半年的閥門,在安裝前應接上 0.4 － 1Mpa 壓力源試運行數次,確

定無問題時再安裝,本產品出廠時已基本調好,安裝時請不要解體,配供的

電磁閥可安裝在適當位置,該換向閥的安裝和使用請閱“電磁換向閥說明

書"。

限位套是防止驅動介質突然增壓太大時將閘板關閉過緊,造成開啟困

難而設的限位裝置,請勿隨便松動,閥門在使用中如出現關閉不嚴,請適當

將此套向上調,然后緊固螺母。

當雙速閥電路與水泵電機聯網時,在水泵電機斷電后,水泵返轉數如

過多則將行程開關的滾輪位置適當往下調,以延后水泵電機斷電時間。

5 ,件 11 連接板位置的變動,可以改變慢關開始點。往上調,慢關開始點為延后,往下調,慢關開始點為提前。件 5 調節螺栓主要為慢關時間量的微調件,將調節螺栓順時針旋轉,為延長慢關時間,將調節螺栓逆時針旋轉為縮短慢關時間。件 11 , 5 兩件出廠時已基本調好,適用于主管線 10 公里以內,如超過 10 公里,請將件 11 連接板的位置適當往下調,但不得超過件 8 頂桿的zui大壓縮量。

主要外型尺寸及驅動介質接管螺紋：

通徑 DN	D	D 1	Z		H	H 1	L	管徑 G	質量 Kg
100	220	180	8	19	840	940	229	1/2	95
150	285	240	8	23	940	1090	267	1/2	125
200	340	295	8	23	1040	1240	292	1/2	175
250	395	350	12	23	1140	1390	330	1/2	235
300	445	400	12	23	1240	1540	356	1	400
350	505	460	16	23	1360	1710	381	1	450
400	565	515	16	28	1490	1890	406		620
500	670	620	20	28	1700	2200	457		1005
600	780	725	20	31	2060	2660	508	2	1590
700	895	840	24	31	2970	3670	610	2	1680
800	1015	950	24	34	3410	4210	660	2	1800
