產品概述：

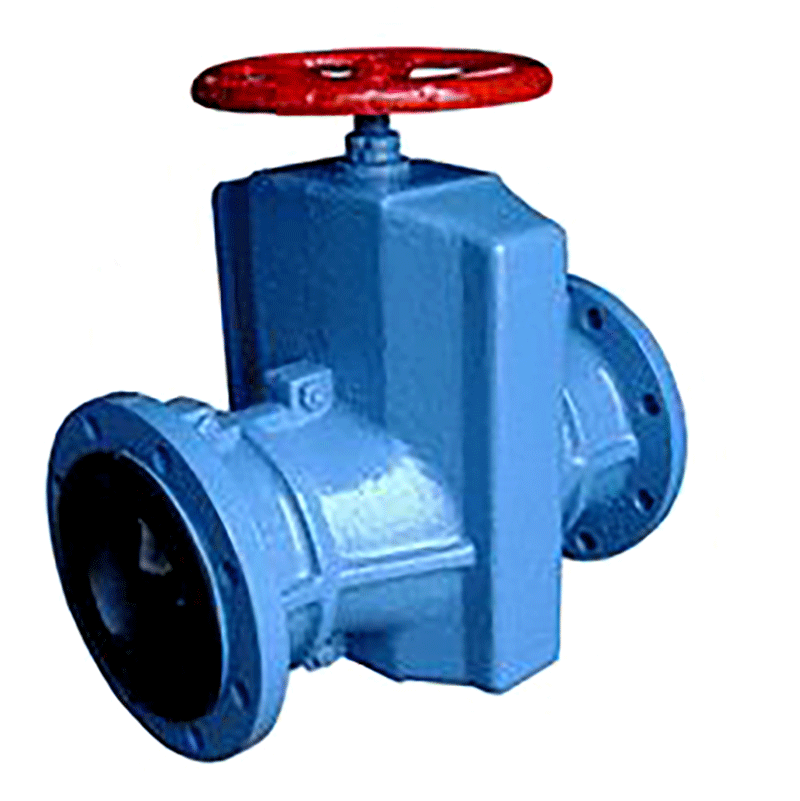

GJ41X-6手動管夾閥是由左右閥體，橡膠管套、大小閥桿、上下閘板、導柱等零件組成。工作原理：當順轉手輪時，使大小閥桿同時帶動上下閘板，壓縮管套，進行關閉，反轉即行開啟，這樣，閘板在導柱之間上下往復完成閥門開閉工作。另外，因橡膠管套承力，因此在開關時，操作人員旋轉手輪時只要感到適量抵觸，均己達到開閉點，切勿盡力或多人輔助，禁用其他工具開閉。GJ41X手動管夾閥適用化工，石油、發電、堿廠、選礦、水泥、選煤、非金屬等行業，可控制管路濃度砂粒狀流量與截止。
結構特點：由左右鋁合金閥體，橡膠管套、大小閥桿、上下閘板、導柱等零件組成。耐磨、防腐、密封性能好，只須更換膠套即完好，閥體可較長時間使用。驅動方式有手動、氣動、電動等多種方式，也可按客戶需求定制非標產品。
工作原理：當順轉手動管夾閥手輪時，使大小閥桿同時帶動上下閘板，壓縮管套，進行關閉，反轉即行開啟，這樣，閘板在導柱之間上下往復完成閥門開閉工作。另外，因橡膠管套承力，因此在開關時，操作人員旋轉手輪時只要感到適量抵觸，均己達到開閉點，切勿盡力或多人輔助，禁用其他工具開閉。
外形連接尺寸：
公稱通徑（DN）
公稱壓力（MPa）
工作壓力（MPa）
L
L1
L0
D
D1
D0
H
Z-Φ
重量
25
0.6
160
124
31
115
85
120
150
4-14
3
32
165
145
40
*140
100
140
174
4-18
4.5
190
157
50
*150
110
186
5.5
210
60
125
205
7.5
65
250
199
74
180
238
9.0
80
300
222
88
195
200
241
13.5
350
106
215
240
301
8-18
20
430
318
134
245
280
360
27.5
500
158
320
405
8-23
43
0.4
650
446
206
335
295
560
545
800
516
256
*395
632
12-23
138
950
562
304
*445
400
620
741
