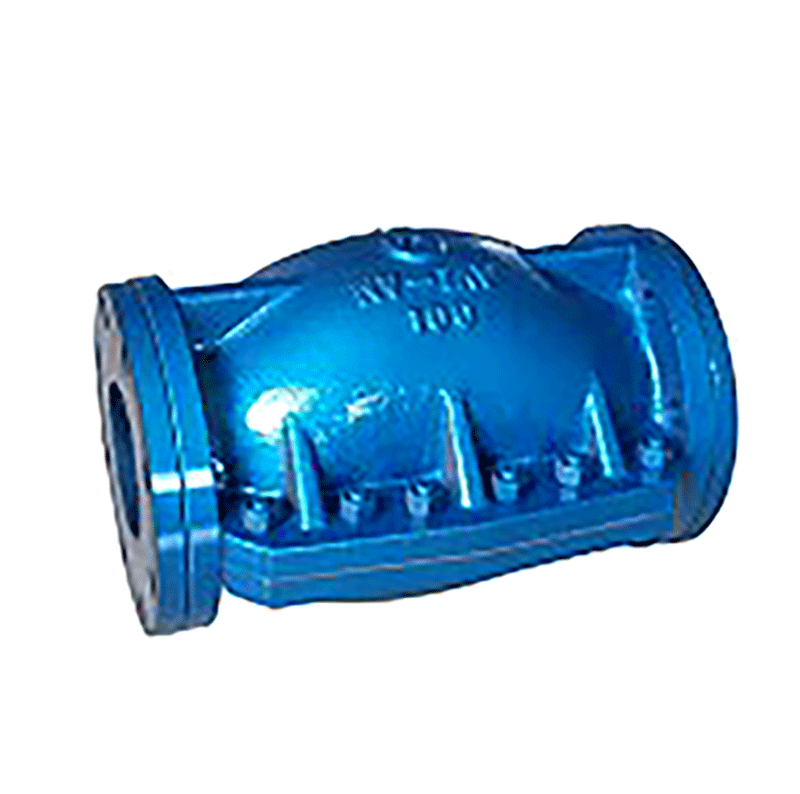

GJ841X氣動管夾閥(氣囊閥)工作原理:
管夾閥是利用閥體同橡膠管套間的水壓或氣壓使管套變形合攏將流體截?cái)唷?/p>
產品特點:
1、壓力損失效、堵塞少、泄露效,防水錘沖擊
2、適用于含顆粒的液——固及氣——固二相流
3、橡膠管套帶有纖維增強結構,耐磨、抗疲勞
技術參數:
1、閥體:鑄鐵DN25~300、鑄鋁DN25~300、鑄鋼DN25~300
2、法蘭連接:鑄鐵DN25~300,316LDN40~200
3、控制介質:壓縮空氣或壓力水
4、控制附件:手動-三通手動閥、自動-三通電動閥
管套材質及溫度范圍:
(1)天然橡膠-5~80℃
(2)三元乙丙膠-5~120℃
(3)食品級:食品級天然橡膠管套
口徑(DN)
DN25~200
DN250~300
工作壓力
Max4bar
Max3bar
控制壓力
Max6bar
Max4.5bar
*大壓差
2bar
Max1.5bar
GJ841X氣動管夾閥(氣囊閥)主要外形連接尺寸:
公稱通徑DN
L
H
I
D
法蘭標準
DN20
155
70
75
105
PN10
DN25
160
DN40
190
85
110
145
DN50
210
95
125
DN65
250
115
180
DN80
300
130
195
DN100
350
185
215
DN150
500
245
240
280
DN200
550
270
295
335
DN250
560
285
390
DN300
706
365
400
440
