產品概述:
一、主要結構形式:

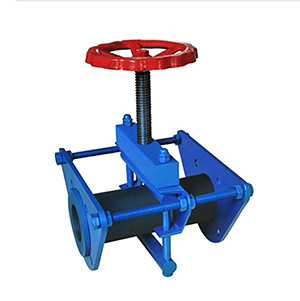

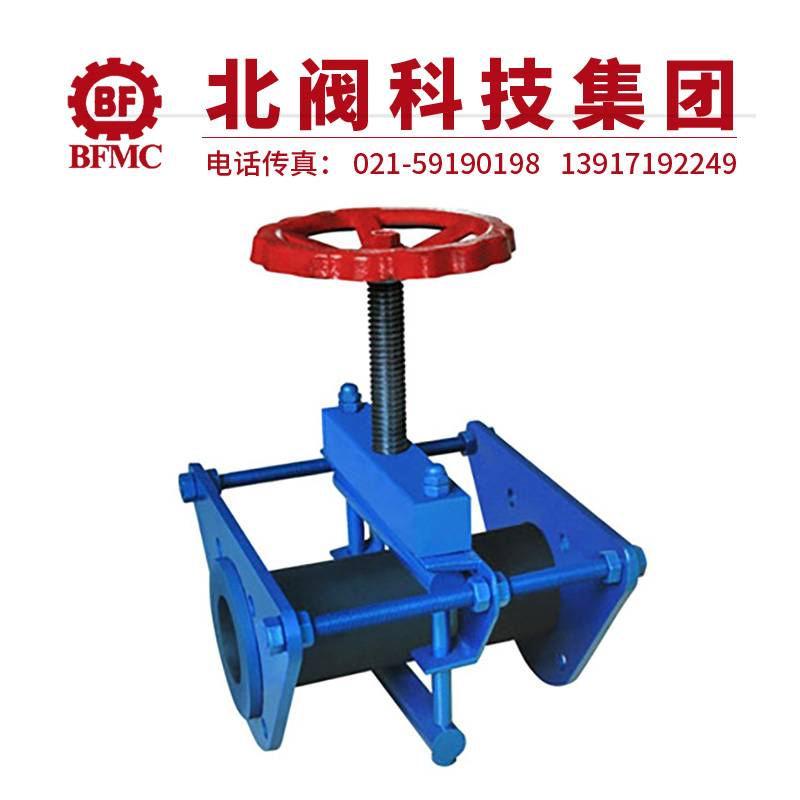

GJ41X手動奧襯管夾閥由閥體、橡膠套管、閥桿、上下壓板、拉桿、氣動頭等零件組成。
二、工作原理:
當順針時轉動手輪時,使大小閥桿同時轉動來帶動上下壓板以壓縮橡膠管套從而進行關閉,反之即行開啟。這樣壓板在拉桿之間上下往復運動來完成閥門開閉工作。
三、注意事項
因橡膠管套承壓力小,所以在開閉時,操作人員旋轉手輪時只要感到適量抵觸,均達到開閉點。切勿盡力及多人輔助,禁用其他開具開閉。
四、安裝及維護:
(1)、本閥門在管道上任意安裝,沒有介質流向限制。
(2)、本閥門維護成本低,沒有需要定期更換的閥座、密封填料、密封圈或伸縮管。膠管是管夾閥**需要更換的零件,一旦更換了膠管,閥門就像新閥門一樣,本閥門很少需要其他零件庫存。
主要性能規范:
適用溫度
適用介質
≤85℃
礦漿、磨料、干濕型粉塵類
連接尺寸表:
口徑
L
H
D
K
n-L
DN50
210
215
160
125
4-18
DN65
250
245
180
145
DN80
300
270
195
DN100
350
8-18
DN125
430
340
DN150
500
390
280
240
8-23
DN200
650
520
335
295
12-23
DN250
800
615
DN300
950
720
440
400
DN350
830
460
16-23
DN400
900
565
575
16-25
DN500
1100
1150
670
620
20-25
